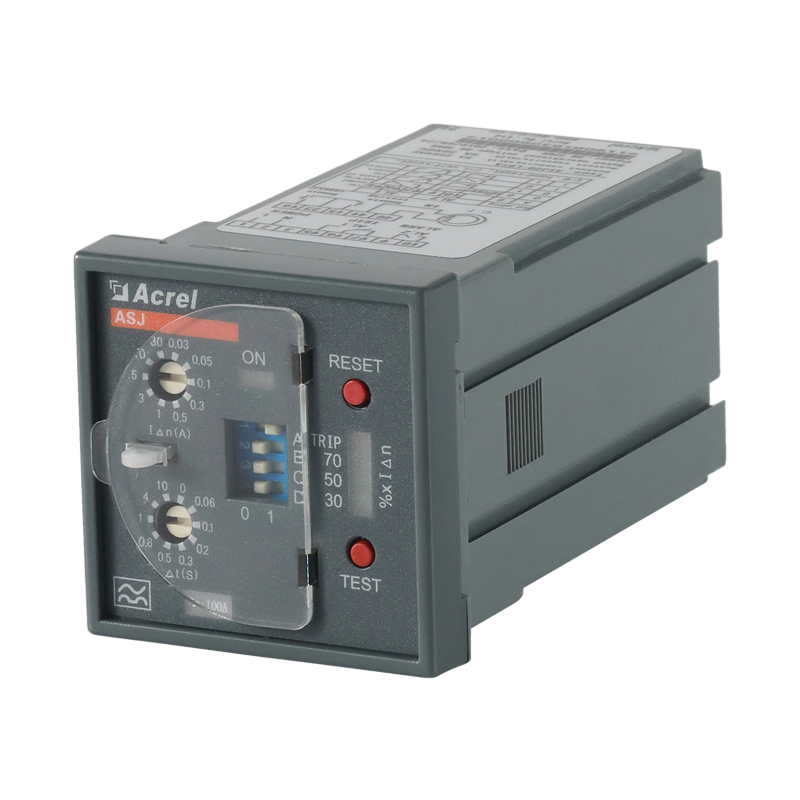

ASJ 系列剩余電流動作繼電器可與低壓斷路器或低壓接觸器等組成組合式剩余電流保護裝置,主要適用于交流 50Hz,額定電壓 400V 及以下的 TT 和 TN 系統配電線路,用來對電氣線路進行接地故障保護,防止接地故障電流引起的設備損壞和電氣火災事故,也可用來對人身觸電危險提供間接接觸保護。
產品符合 GB/T 22387-2016《剩余電流動作繼電器》的要求。

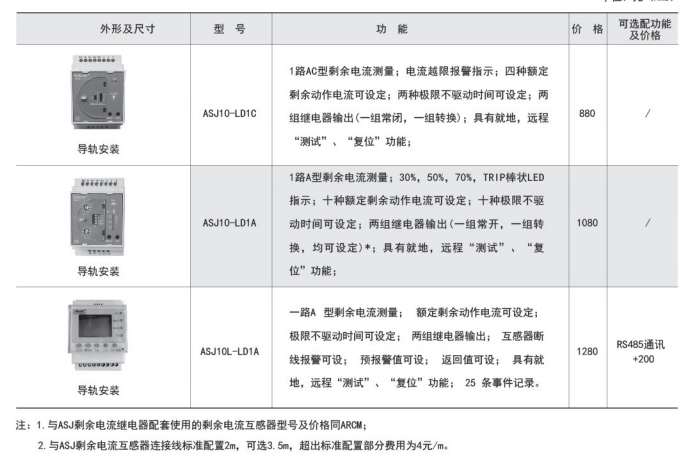

注:3.ASJ10L-LD1A 額定剩余動作電流 IΔn為 10mA~30A 連續可調。
4.ASJ10L-LD1A 極限不驅動時間Δt 為 0~10s 連續可調。
ASJ10 系列外形及安裝開孔尺寸如下圖。(單位:mm)

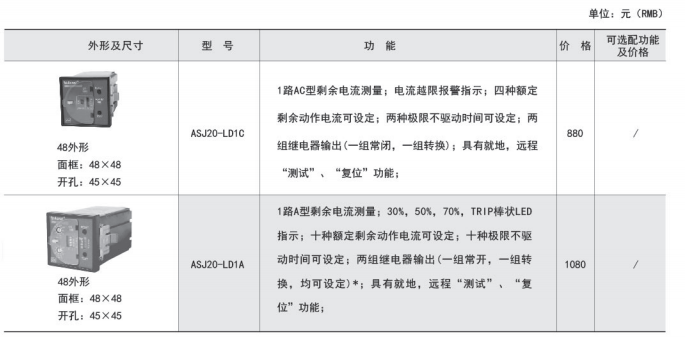

ASJ20 系列外形及安裝開孔尺寸如下圖。(單位:mm)
