【摘要】： AFPM100/B1型監控設備采用壁掛式結構，采用集中式、模塊化設計，具有功能強、設置靈活等特點。系統采用8寸工業平板電腦，采用Windonws XP系統，可支持 AFPM100消防設備電源監控軟件，打印機可打印系統所有報警、故障及各類操作的漢字信息，具有管理、查看、報警、打印等多項功能。
GB28184-2011《消防設備電源監控系統》中已經明確將消防設備電源監控系統納入建筑防火強條，強制規定了消防設備電源監控系統的基本功能。所以本文針對消防設備電源監控系統的應用范圍及其功能做些闡述。
【關鍵詞】：AFPM100/B1；消防設備電源監控設備；AFPM3-2AVM；

0 . 前言
隨著社會的快速發展，現代大體量建筑、公眾集聚場所建筑和一類高層建筑越來越多，其消防控制室控制著自動報警系統、自動噴灑系統、消防事故廣播系統、防排煙系統、氣體滅火系統、消火栓系統、應急照明系統等多個系統的操作。消防控制室的火災報警系統以及相關的消防聯動設備能否正常工作，又取決于消防設備電源的工作狀態。因此，在火災情況下，如果消防設備電源不能可靠、穩定地工作，投入大量資金的消防設施可能形同虛設。近年來，因消防設備電源失控造成消防設備失靈，致使火災蔓延的事故也一直屢見不鮮。
1. 項目介紹
蘇州某工業園區，是蘇州市政府戰略性新興產業項目，是建立在創業型企業及大型新興產業的聚焦集中營，是新型的創業型文化產業園區。
1.1 用戶需求

①消防設備電源監控主機功能

l 監控設備應能接收來自消防設備電源監控探測器的監控報警信號，并在10s內發出聲、光報警信號，指示報警部位，顯示報警時間，并予以保持，直至故障排除。
l 具備消音及消音指示功能，當有報警或故障時聲訊號可恢復輸出，方便現場調試和維護
②監控功能
l 監控設備應至少設有兩級操作級別，值班員只允許消除聲報警信號和查詢信息。進入操作員以上操作級別應采用鑰匙或操作密碼，用于進入高操作級別的鑰匙或密碼可用于進入低操作級別，但用于進入低操作級別的鑰匙或密碼不能用于進入高操作級別。
③易操作、易維護
l 操作頁面采用圖形化的顯示方式，直觀地展現了各消防設備電源的工作狀態，操作界面簡單、方便，軟件運行穩定可靠，具有良好的擴展性和可維護性。


2. 現場項目應用產品簡介
2.1 AFPM100/B1消防設備電源監控系統
AFPM消防設備電源監控系統是安科瑞自主研發的集監視、報警、管理于一體的計算機測控系統，該系統可廣泛應用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、石油化工、文教衛生、金融、電信等領域（以下簡稱監控器）。AFPM100/B1型消防設備電源狀態監控器是AFPM消防設備電源監控系統的核心，AFPM100/B1監控器通過二總線與多臺傳感器相連，構成集散式消防設備電源監控系統，實時監控消防設備主、備電源的工作狀態。監控器采用集中式、模塊化設計，配接傳感器，通過對消防設備電源的電壓、電流、開關狀態等運行信息、故障報警信息等進行監測并存儲、分析、統計，方便用戶進行監控和管理；通過人機交互界面，將消防設備電源的數據匯總顯示，具有管理、查看、報警、打印等功能。本設備結構合理、可靠性高、功能較強、維護方便、性價比高，系統界面友好、易學易用。
AFPM消防設備電源監控系統由AFPM100/B1型消防設備電源監控設備、電壓/電流傳感器和AKH系列電流互感器以及其他附件組成。系統各設備之間均采用二總線進行連接，施工布線簡單方便。
2.2 AFPM100/B1消防設備電源監控設備

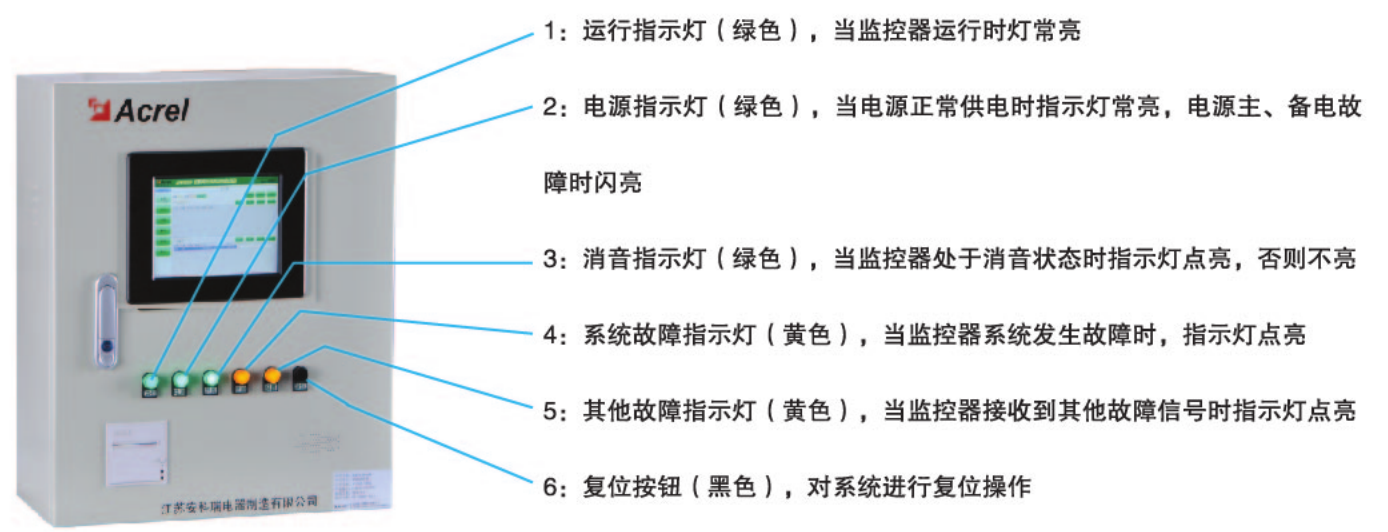

2.2.1 面板元件布置及功能說明 圖1  AFPM100/B1面板元件布置及功能說明
2.2.2 技術參數
表1  AFPM100/B1技術參數

類型 功能		壁掛式
型號		AFPM100/B1
總線通訊方式		二總線
監控容量		≤256（可擴展）
外形尺寸		550(H)×450(W)×200(D)mm
主 要 組 成 部 件	顯示功能	8寸工業平板電腦，Windows XP，AFPM100消防設備電源監控軟件
	輸入輸出模塊	內置遠程智能I/O模塊
	聲光報警器	內置喇叭、指示燈
	備用電源	內置電池

2.2.3內部端子接線表
1）消防設備電源監控系統接線端子

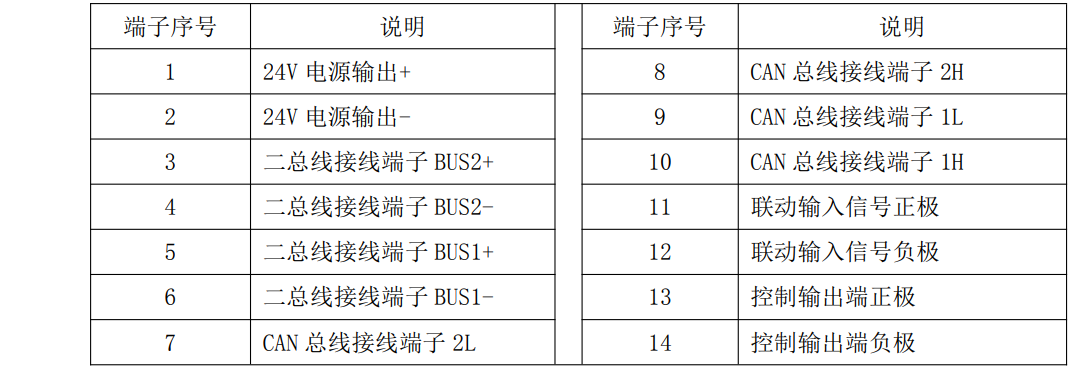

表2  AFPM100/B1內部接線表 2.3  AFPM3-2AVM型電壓傳感器

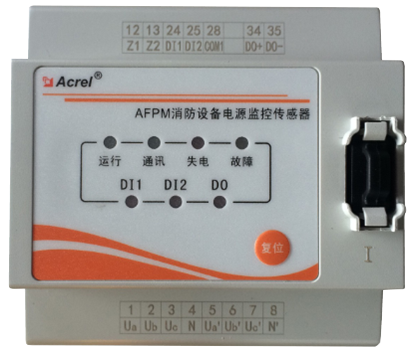

2.3.1 產品外形 圖2   AFPM3-2AVM產品外形
2.3.2 AFPM3-2AVM系列電壓傳感器的功能：
l 傳感器具有2路三相電壓檢測功能；
l 傳感器支持2路聯動信號輸入功能（2路無源干接點輸入、輸入方式:內置電源）；
l 傳感器支持1路繼電器輸出功能，觸點容量AC220V/1A，DC30V/1A；
l 傳感器具有過壓、欠壓、錯相等多種保護功能；
l 傳感器具有事件存儲功能，能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況；
l 通訊方式：二總線通訊。
2.3.3 技術參數
表3  AFPM3-2AVM技術參數

型號 參數		AFPM3-2AVM
輔助電源	電壓	AC/DC 85～270V
	功耗	≤5W
輸入電壓		AC220V
動作延遲時間		0.1S～60S分檔可調
電壓監控報警		過壓（100%-140%） 欠壓（60%-100%）
有效通訊距離		500m
測量電網頻率		50Hz
測量精度		1級
開關量輸入		DC 24V
開關量輸出		無源常開觸點，觸點容量AC 220V/1A,DC 30V/1A
報警		聲光報警
通訊		二總線通訊

2.4 AKH-0.66 I型電流互感器

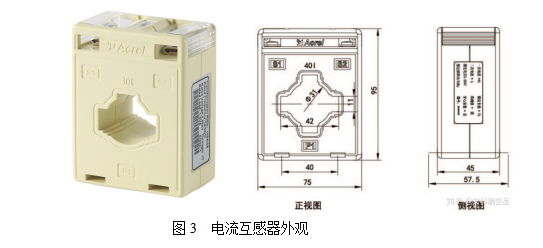

2.4.1 產品外觀 3 現場應用

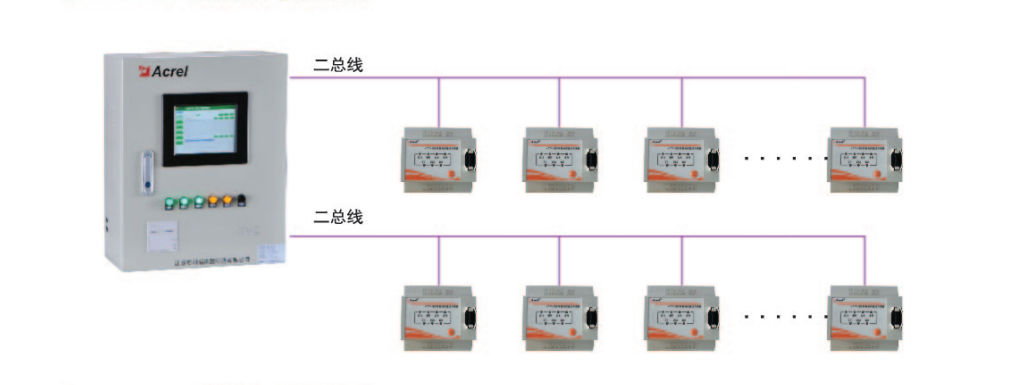

3.1系統組網圖

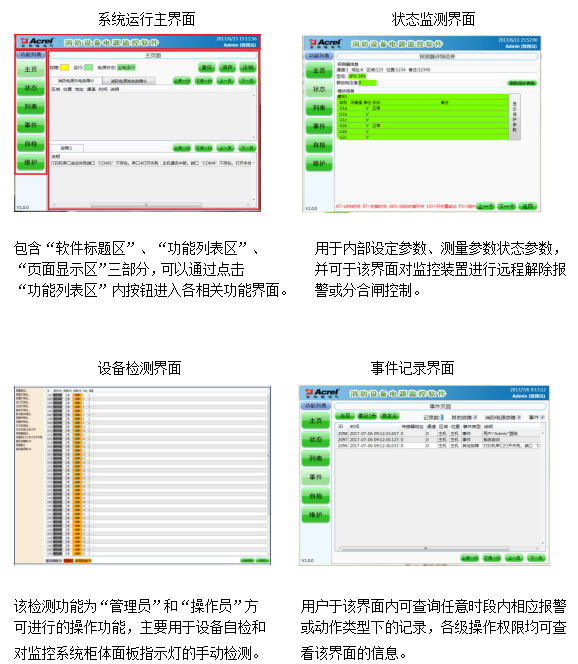

3.2 系統軟件運行界面

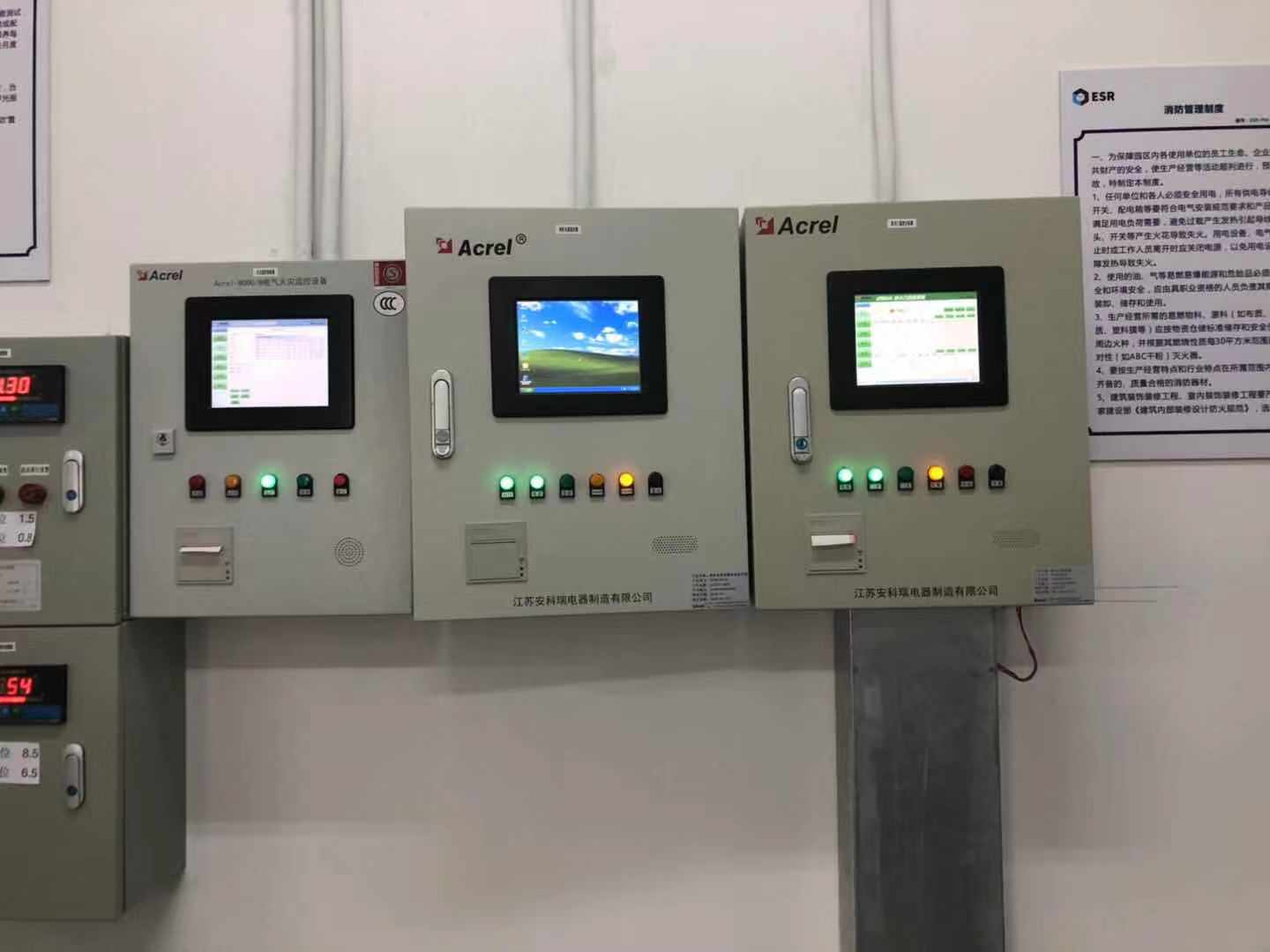

3.3設備現場應用照片

4. 結束語
AFPM消防設備電源監控系統可有效降低消防設備供電電源的故障發生率，確保消防設備的正常工作，從而為在火災情況下消防設備的正常運行、人員的疏散和營救提供有力的技術保障，AFPM消防設備電源監控系統將為消防設備“保駕護航”，起到有效保障人民生命和國家財產的作用。
參考文獻
[1].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣2010.6
[2].安科瑞電氣股份有限公司產品選型手冊.2018.01
[3].GB50116-2014 建筑設計防火規范[S].
[4].GB28184-2011消防設備電源監控系統[S].
